岳杰玻璃珠 | 全系列反光珠一站式服务,亚洲成a人片在线视频,成人永久免费永久在线播放,亚洲欧美成人久久一区},少妇荡乳情欲办公室a片

1.7折射率反光玻璃珠的制作工藝、配方組成、熔融及成本分析

一、配方組成

1.7折射率反光玻璃珠的配方以提升折射率、耐候性和機(jī)械強(qiáng)度為核心目標(biāo)，其原料組成結(jié)合了傳統(tǒng)鈉鈣玻璃體系與高折射率添加劑：

1.基礎(chǔ)材料：

• 石英砂（SiO?≥99.5%）：占比約30-34%，提供玻璃主體結(jié)構(gòu)。
• 碳酸鈉（Na?CO?）與石灰石（CaCO?）：占比約6-10%，用于降低熔融溫度并調(diào)節(jié)流動(dòng)性。

2.高折射率添加劑：

• 二氧化鈦（TiO?）：占比12-16.26%，顯著提升折射率至1.7。
• 碳酸鋇（BaCO?）：占比26-32%，增強(qiáng)玻璃密度和光學(xué)均勻性。

3.輔助成分：

• 氧化鋅（ZnO）：占比1-3%，提高耐候性。
• 氧化鋁（Al?O?）與氧化鎂（MgO）：占比0.4-1.2%，增強(qiáng)機(jī)械強(qiáng)度和耐化學(xué)腐蝕性。

二、制作工藝

1.原料混合與熔融：

• 原料按比例混合后，在電熔爐中加熱至1300-1500℃，使用鉑銠合金攪拌器確保成分均勻。
• 熔融玻璃液靜置2-4小時(shí)，通過硝酸鈉（NaNO?）分解氣泡，提升玻璃液純度。

2.水淬與破碎：

• 熔融玻璃液倒入30℃蒸餾水中快速冷卻（水淬），形成玻璃碎塊，再經(jīng)破碎機(jī)破碎至90-2000μm顆粒。

3.成珠工藝：

• 噴射法成型：破碎后的玻璃顆粒通過高壓噴嘴（0.5-2 MPa）霧化成液滴，利用表面張力自然形成球形，冷卻后篩分粒徑范圍。
• 懸浮法
• 臥爐法

4.質(zhì)量控制：

• 使用阿貝折射儀檢測折射率（≥1.7）。
• 滾筒摩擦試驗(yàn)和單珠抗壓強(qiáng)度測試。

三、熔融工藝優(yōu)化

1.高溫熔煉：

• 溫度控制在1400-1500℃。

2.澄清控制：

• 延長高溫靜置時(shí)間至1-2小時(shí)，配合硝酸鈉分解氣泡，提升玻璃液均勻性。

3.設(shè)備選擇：

• 采用鉑銠合金坩堝避免污染，硅磚爐墻保溫以減少熱損失。

四、成本分析

1.原材料成本：

• 二氧化鈦（TiO?）和碳酸鋇（BaCO?）占總成本約40-50%，受化工原料市場價(jià)格波動(dòng)影響較大。

2.能耗成本：

• 熔融階段能耗占比30-35%。

3.生產(chǎn)工藝成本：

• 噴射法成型的設(shè)備投入較高，但規(guī)?；a(chǎn)可將單位成本降低。
• 火焰懸浮法
• 臥式爐法

4.環(huán)保與政策成本：

• 無鉛配方符合環(huán)保法規(guī)。

五、市場競爭力與趨勢

1.技術(shù)優(yōu)勢：

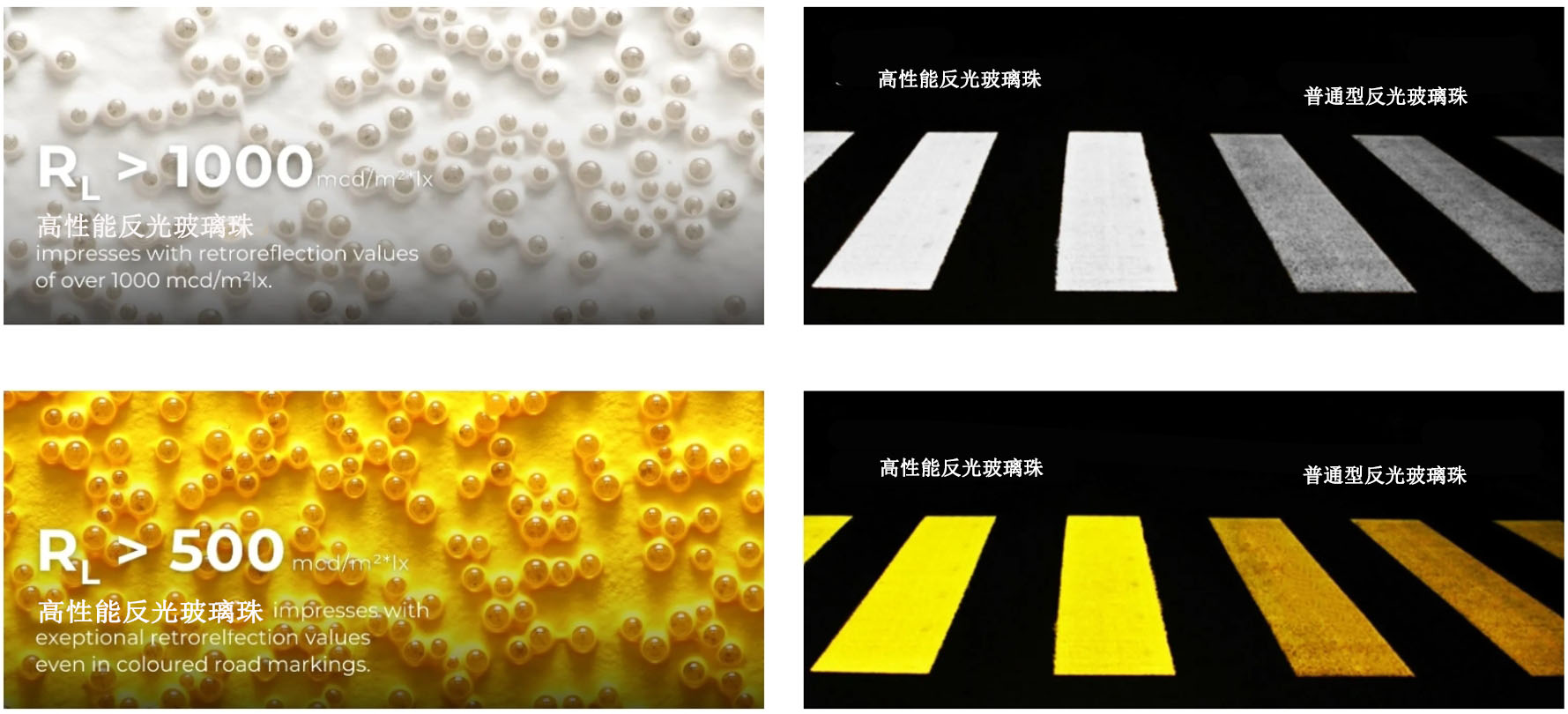

• 1.7折射率產(chǎn)品在普通道路和城市標(biāo)線中性價(jià)比突出，逆反射性能優(yōu)于傳統(tǒng)1.5折射率產(chǎn)品，且具有高性價(jià)比逆反射輸出，是雨夜反光標(biāo)線、高逆反標(biāo)線、持續(xù)反光標(biāo)線優(yōu)選材料。

2.應(yīng)用場景：

• 適用于高速公路養(yǎng)護(hù)、城市道路翻新及停車場標(biāo)線，滿足不同道路交通標(biāo)線逆反射亮度系數(shù)要求。

總結(jié)

    1.7折射率反光玻璃珠通過優(yōu)化配方（石英砂+TiO?+BaCO?）和精密工藝（高溫熔融+噴射成型）實(shí)現(xiàn)性能與成本的平衡。其核心競爭力在于高性價(jià)比和成熟的生產(chǎn)技術(shù)。
